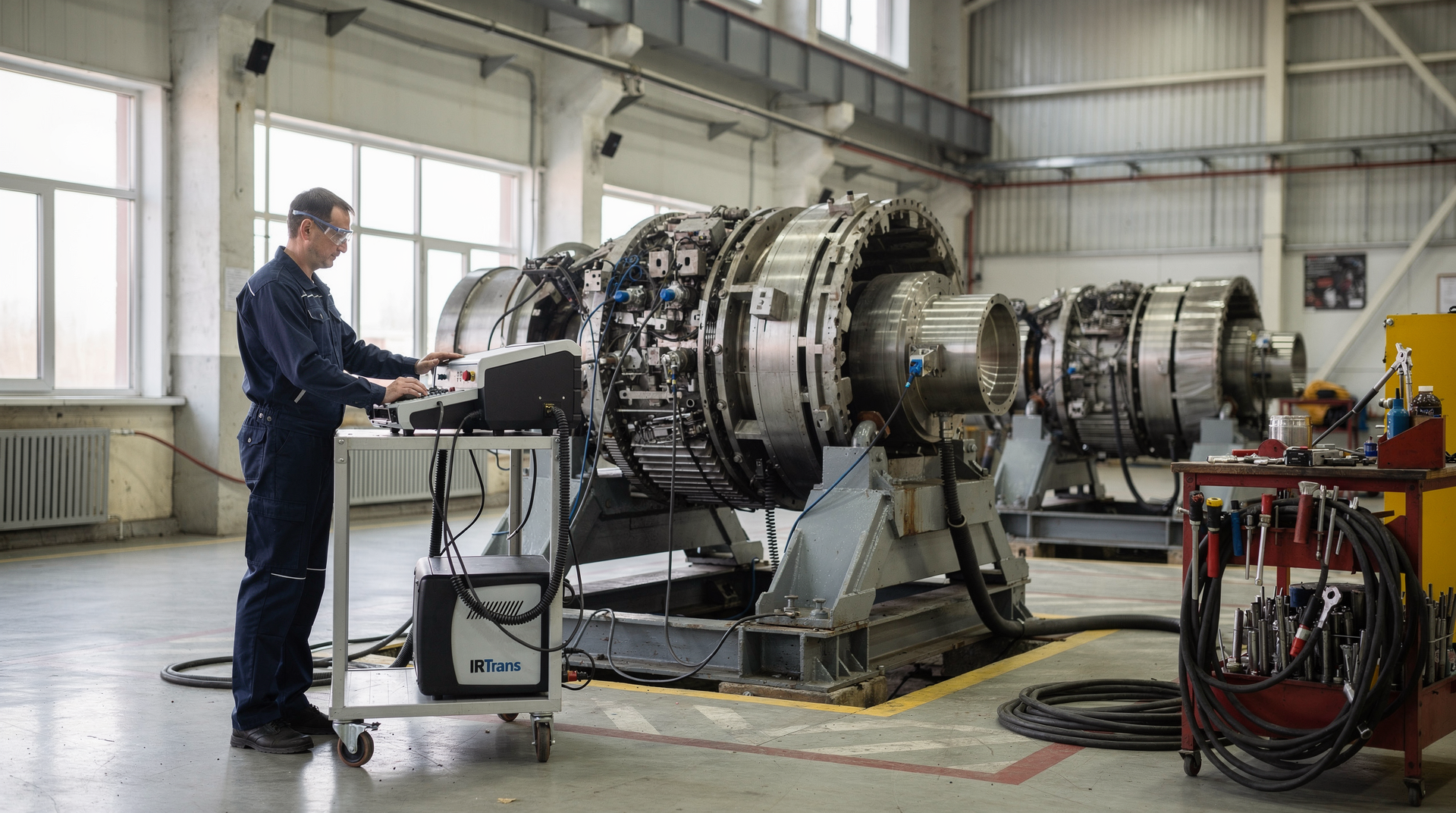

Технология обслуживания тяговых двигателей с оборудованием ИРТранс

Тяговый двигатель — это узел, который работает на пределе возможностей. Пыль, вибрация, переменные токовые нагрузки, циклические нагревы и охлаждения — всё это расшатывает механику и старит изоляцию быстрее, чем написано в учебниках. Когда в депо подходят к обслуживанию «по привычке» — мол, всегда так делали, и ничего, — мелкий дефект очень быстро превращается в простой локомотива на линии, внеплановую замену двигателя и повторный ремонт, который бьёт по бюджету участка.

Поэтому нормальная технология обслуживания — это не просто набор операций, а выстроенная цепочка: от входного контроля до финальной приёмки после сборки. С обязательной фиксацией результатов на каждом этапе. Оборудование ИРТранс как раз и заточено под то, чтобы эта цепочка не рассыпалась на разрозненные действия, а работала как единый технологический маршрут. Ниже разберём, как организовать такой процесс в условиях реального депо и на каких этапах чаще всего теряется контроль качества.

Что входит в обслуживание тягового двигателя

Если смотреть на технологическую карту, а не на сложившуюся практику, обслуживание тягового двигателя — это далеко не только «глянуть щётки и продуть коллектор». Полноценный цикл включает:

внешний осмотр с фиксацией состояния;
очистку от всех видов загрязнений;
проверку коллекторно-щёточного узла;
контроль состояния подшипников и посадочных мест;
измерение сопротивления изоляции;
проверку обмоток на межвитковые замыкания и пробой на корпус;
контроль нагрева, вибрации и шумов;
сборку, регулировку и приёмо-сдаточные испытания.

Каждый из этих этапов завязан на следующий. Пропустили очистку — получили искажённые результаты изоляционных замеров. Не проверили прижим щёток — новый комплект сгорит за две недели. Не зафиксировали исходное состояние — потом не докажете, что дефект был до ремонта, а не после вмешательства слесарей.

Почему нельзя ограничиваться визуальным осмотром

Внешне двигатель может выглядеть вполне исправным: корпус чистый, клеммы целые, щётки на месте. Но внутри уже могут развиваться:

пробой изоляции на ранней стадии — без мегомметра не видно;
подгоревшие контактные поверхности — при беглом осмотре легко пропустить;
разрушение сепаратора подшипника — шум пока неявный, но люфт уже есть;
неравномерный износ щёток — заметен только при снятии и замере;
локальный перегрев в обмотке — корпус ещё не горячий, а лак уже потемнел.

Именно поэтому в нормальной практике визуальный контроль всегда дополняется инструментальными измерениями и испытаниями. Глаз — хороший инструмент, но только когда он опирается на цифры.

Основные этапы технологии обслуживания

1. Входной контроль и дефектация

До того как двигатель попадёт на разборку, нужно зафиксировать его исходное состояние. Это не бюрократия, а способ не потерять признаки неисправности и не «списать» дефект на действия ремонтного персонала. Сколько раз бывало: привозят двигатель с жалобой на искрение, в цехе разобрали, собрали — а первопричину так и не нашли, потому что не замерили биение коллектора до разборки.

На входном контроле проверяют:

следы перегрева на корпусе и клеммных коробках;
состояние клеммных соединений — окислы, подгар, ослабление;
целостность корпуса, крышек, подшипниковых щитов;
состояние крепежа — нет ли сорванных резьб, деформированных болтов;
наличие подтёков смазки — признак перегрева или избытка смазки в подшипниковом узле;
следы искрения, нагара, абразивной пыли на коллекторе и щёткодержателях.

Практический совет: дефектацию лучше вести по чек-листу. Когда в цехе работают три смены и у каждого мастера своё представление о «нормальном» состоянии, без формализованного листа осмотра разброс оценок будет неизбежен. Один посчитает подгар допустимым, другой — критическим. Чек-лист снимает эту субъективность.

2. Очистка и подготовка к измерениям

После разборки двигатель нужно очистить от пыли, масляных отложений и углеродистых загрязнений. Это не формальность и не «помыть для красоты». Грязь — особенно токопроводящая угольная пыль от щёток — напрямую искажает результаты изоляционных испытаний. Мегомметр может показать утечку не по изоляции обмотки, а по слою грязи на коллекторе или клеммной панели. И тогда двигатель забракуют ошибочно или, наоборот, пропустят реальный дефект, списав низкое сопротивление на загрязнение.

На этом этапе используют:

сухую очистку щётками и ветошью;
продувку сжатым воздухом — осторожно, чтобы не загнать пыль глубже в обмотки;
безопасные очистители, которые не разъедают лаковые покрытия;
технологические стенды и оснастку, позволяющую удобно добраться до всех узлов без риска повредить изоляцию.

Важно не переусердствовать: агрессивная очистка растворителями иногда повреждает лаковые покрытия и изоляционные материалы. Особенно это касается старых двигателей, где изоляция уже потеряла эластичность. Видел случаи, когда после мойки «химией» сопротивление изоляции падало в разы — не из-за дефекта обмотки, а из-за того, что растворитель проник в микротрещины лака.

3. Проверка изоляции и электрической части

Это один из самых критичных этапов. Состояние изоляции определяет, насколько двигатель безопасен для дальнейшей работы и как долго он прослужит до следующего ремонта. Обычно проверяют:

сопротивление изоляции обмоток относительно корпуса и между собой;
отсутствие пробоя на корпус при испытаниях повышенным напряжением;
равномерность параметров по секциям — если есть разброс, это повод для углублённой диагностики;
состояние выводов и контактных соединений — окислы, ослабление, подгар.

На что обращать внимание

Если сопротивление изоляции падает ниже нормы, причин может быть несколько, и они не всегда очевидны:

влага — особенно актуально для двигателей, которые стояли без работы в неотапливаемом цехе;
загрязнение проводящей пылью — угольная пыль от щёток оседает на изоляторах и создаёт токопроводящие мостики;
старение изоляции — естественный процесс, ускоряющийся при перегревах;
локальный перегрев — например, из-за плохого контакта в клеммной коробке;
механическое повреждение провода или бандажа — часто случается при неаккуратной разборке или транспортировке.

Ошибка, которую часто допускают: делают один замер мегомметром и сразу выносят вердикт — «изоляция в норме» или «двигатель под замену». На практике нужен не только сам результат, но и сравнение с предыдущими данными (если ведётся история) и с одинаковыми условиями измерения. Температура и влажность в цехе сильно влияют на показания. Замер на холодном двигателе при высокой влажности даст совсем другие цифры, чем на прогретом и сухом. Поэтому в нормальной технологии условия измерений всегда фиксируют в протоколе.

4. Диагностика коллекторно-щёточного узла

Для многих тяговых двигателей именно коллекторно-щёточный узел становится источником искрения, перегрева и ускоренного износа. Причём дефект может развиваться постепенно: сначала лёгкое искрение, потом подгар ламелей, затем эллипсность коллектора — и вот уже нужна обточка, а не просто замена щёток.

На этом этапе проверяют:

состояние коллектора — поверхность, биение, подгар, риски;
равномерность поверхности — эллипсность и конусность;
высоту и износ щёток — остаточная высота, равномерность износа по комплекту;
усилие пружин щёткодержателей — ослабление приводит к потере контакта, перетяжка — к ускоренному износу;
чистоту щёткодержателей — грязь мешает свободному ходу щёток;
следы подгара и дугообразования — говорят о нестабильном контакте или перегрузках.

Типовые дефекты

Дефект	Что обычно означает	Чем грозит
Неровный износ щёток	перекос, плохой прижим, загрязнение	искрение, перегрев
Подгар коллектора	нестабильный контакт, перегрузка	ускоренный износ поверхности
Риска и эллипсность	механический износ, вибрация	повышенная пульсация тока
Зависание щёток	загрязнение, деформация держателя	потеря контакта, дуга

Практика: после любой замены щёток важно не только поставить нужный типоразмер, но и проверить прижим и свободу хода. Бывает, что новые щётки чуть шире посадочного места — слесарь поджал, они встали, но ходят туго. Через неделю такой комплект уже подгорает, а коллектор получает лишнюю выработку. Усилие пружин должно соответствовать альбомным значениям, и проверять его нужно динамометром, а не «на ощупь».

5. Контроль подшипников и механики

Даже при идеальной электрической части двигатель может быть непригоден к работе из-за механики. Подшипниковый узел особенно чувствителен к загрязнению, неправильной смазке и перекосу при посадке. И если электрические дефекты часто проявляют себя постепенно, то механика может «сыпануть» внезапно: сепаратор разрушился — и двигатель встал.

Проверяют:

люфты — радиальные и осевые;
шум при вращении — ровный гул или посторонние стуки, скрежет;
следы перегрева — цвета побежалости на кольцах, потёки смазки;
состояние дорожек качения — раковины, шелушение, риски;
качество смазки — нет ли загрязнения, окисления, загустения;
посадки и фиксацию — ослабление посадки на валу или в щите.

Если есть вибрация или посторонний шум, это уже повод для углублённого контроля, а не для «дотянуть до следующего ремонта». Практика показывает: подшипник, который «немного шумит», редко доживает до плановой замены. Чаще он разрушается в самый неподходящий момент — на линии, под нагрузкой.

6. Сборка и контроль после ремонта

После обслуживания двигатель собирают в обратной последовательности, но сама сборка — это не просто возвращение деталей на место. Здесь важны:

чистота — пыль и стружка, попавшие внутрь при сборке, сводят на нет весь ремонт;
правильная последовательность операций — например, затяжка подшипниковых щитов крест-накрест с контролем момента;
соблюдение моментов затяжки — перетяжка деформирует корпус, недотяжка приводит к люфтам;
контроль зазоров — особенно в подшипниковых узлах и между щёткодержателями и коллектором;
проверка соосности и посадок — перекос при сборке даёт вибрацию и ускоренный износ.

Затем проводят контрольные испытания:

холостой прогон — проверка на отсутствие посторонних шумов и вибраций;
проверка тока и нагрева — сравнение с паспортными значениями;
контроль искрения — по шкале ГОСТ;
оценка вибрации и шума — инструментально, а не на слух;
итоговая приёмка с оформлением протокола.

Без контрольного прогона сдавать двигатель в эксплуатацию — риск. Бывали случаи, когда после сборки всё выглядело идеально, а на холостом ходу через пять минут появлялся стук: забыли зафиксировать внутреннее кольцо подшипника. На локомотиве это вылилось бы в аварию.

Как оборудование ИРТранс помогает выстроить процесс

Одна из главных проблем в депо — не отсутствие отдельных приборов, а разрыв между этапами. Двигатель сняли, очистили, измерили, собрали, но данные не связались в единый технологический маршрут. В итоге потеряна история дефекта, трудно сравнить результаты разных ремонтов и сложнее контролировать качество. Мастер видит двигатель здесь и сейчас, а что с ним было полгода назад — уже никто не помнит.

Оборудование ИРТранс удобно именно тем, что оно помогает собрать процесс в понятную технологическую цепочку. Не как набор стендов, которые стоят в разных углах цеха, а как последовательность позиций, через которые проходит узел. Это снижает вероятность пропуска этапа и делает результаты более повторяемыми от смены к смене.

Какие задачи закрывает комплект оборудования

безопасная установка и фиксация узла — двигатель не лежит на полу, а закреплён на стенде, что удобно и для разборки, и для измерений;
удобный доступ к деталям при разборке — кантователи и позиционеры экономят время и снижают риск повреждения;
диагностика и измерения на технологических позициях — не нужно таскать двигатель от стенда к стенду;
контроль параметров после ремонта — все замеры в одном месте, с возможностью фиксации;
сокращение ручных перемещений и лишних операций — меньше времени на логистику, больше на саму работу;
более повторяемый результат между сменами и участками — когда процесс формализован оснасткой, меньше зависит от «золотых рук» конкретного слесаря.

Где это особенно важно

при ремонте серийных двигателей с большим потоком — конвейерный подход снижает время простоя;
в депо, где нужно сократить время простоя локомотива — каждый час на ремонте стоит денег;
при модернизации ремонтного участка — когда переходят от стихийного ремонта к технологическому;
при работе с дефицитными или сложными узлами — риск брака должен быть минимален;
когда требуется снизить риск брака после сборки — особенно актуально для двигателей, которые идут на ответственные участки.

Практическая технологическая схема обслуживания

Ниже — упрощённая рабочая последовательность, которую удобно использовать как основу технологической карты. Она не привязана к конкретной серии двигателя, но отражает общий алгоритм, который работает для большинства тяговых электродвигателей.

Чек-лист обслуживания тягового двигателя

Принять двигатель и зафиксировать исходное состояние — с фото и записями в протоколе.
Выполнить внешний осмотр — корпус, клеммы, крепёж, следы перегрева.
Очистить корпус, клеммы, коллекторный узел — сухая очистка, продувка, при необходимости безопасные очистители.
Провести электрические измерения — сопротивление изоляции, пробой, межвитковые.
Разобрать и проверить механические узлы — подшипники, посадочные места, вал.
Оценить состояние щёток, коллектора и подшипников — с замерами и сравнением с нормами.
Заменить изношенные элементы — щётки, подшипники, уплотнения, крепёж.
Собрать двигатель с контролем посадок и зазоров — моменты затяжки, соосность.
Выполнить контрольный прогон — холостой ход, замеры тока, нагрев, вибрация.
Оформить протокол и допустить к установке — с подписями и датой.

Таблица типовых операций и контроля

Этап	Что проверяем	Результат
Осмотр	следы перегрева, загрязнения, повреждения	решение о разборке
Очистка	доступ к узлам, удаление пыли и масла	подготовка к измерениям
Изоляция	сопротивление, пробой, утечки	пригодность к дальнейшей работе
Коллектор	поверхность, биение, подгар	необходимость правки или ремонта
Щётки	износ, прижим, ход	замена или регулировка
Подшипники	шум, люфт, смазка	обслуживание или замена
Прогон	ток, температура, искрение, вибрация	приёмка узла

Типовые ошибки при обслуживании

1. Ремонт без полноценной диагностики

Самая дорогая ошибка — менять детали «по подозрению». Двигатель искрит — заменили щётки. Продолжает искрить — заменили коллектор. А причина была в ослабшем подшипниковом щите, который давал вибрацию и нарушал контакт. Без диагностики ремонт превращается в гадание, а бюджет — в чёрную дыру.

2. Игнорирование истории отказов

Если двигатель уже несколько раз возвращался с похожей проблемой, нужно искать системную причину: перегрузка, загрязнение, перекос, плохая вентиляция, дефект смазки. Простая замена деталей без анализа истории приведёт к тому, что через месяц двигатель снова встанет на ремонт с тем же дефектом.

3. Нарушение чистоты при сборке

Пыль, металлическая стружка и следы старой смазки быстро сводят на нет весь ремонт. Попадание абразива в подшипник — это гарантированный износ за считанные дни. А угольная пыль на изоляторах — это путь к пробою. Чистота на сборочном участке — не эстетика, а требование технологии.

4. Формальный контроль после ремонта

Если ограничиться только внешней проверкой — «вроде всё на месте, крутится, не дымит» — скрытый дефект проявится уже в работе на локомотиве. Контрольный прогон с замерами — это не дополнительная опция, а обязательный этап, который нельзя пропускать.

5. Отсутствие единых протоколов

Без одинаковых форм фиксации данных сложно сравнивать ремонты, анализировать повторяемость дефектов и обучать персонал. Когда каждый мастер пишет в своём блокноте, история узла теряется. А без истории невозможно понять, что двигатель третий раз подряд приходит с одним и тем же дефектом — и пора менять подход, а не детали.

Когда нужно углублённое обслуживание

Углублённое обслуживание требуется, если есть хотя бы несколько признаков из списка:

повторяющееся искрение — не уходит после замены щёток и регулировки;
перегрев корпуса — температура выше нормы при штатной нагрузке;
падение сопротивления изоляции — особенно если оно прогрессирует от ремонта к ремонту;
повышенная вибрация — заметна на холостом ходу или под нагрузкой;
запах подгоревшей изоляции — даже слабый, но устойчивый;
неравномерный износ щёток — разница по высоте в комплекте или по окружности;
шум подшипников — стуки, скрежет, неравномерный гул;
следы пыли и масла внутри двигателя — говорят о нарушении уплотнений или избытке смазки;
нестабильные результаты контрольных измерений — разброс параметров от замера к замеру.

В таких случаях лучше не откладывать разборку и дефектацию, потому что раннее вмешательство почти всегда дешевле аварийного ремонта. Замена подшипника по факту шума — это деньги и несколько часов работы. Замена подшипника после того, как он рассыпался и повредил вал, — это уже совсем другой бюджет и простой локомотива на недели.

FAQ

Как часто нужно обслуживать тяговые двигатели?

Периодичность зависит от серии локомотива, условий эксплуатации и регламента депо. Ориентироваться нужно не только на календарный срок, но и на фактическое состояние узла. Двигатель, работающий в пыльных условиях или с частыми перегрузками, может потребовать обслуживания раньше планового срока. И наоборот — при щадящей эксплуатации и хорошей диагностике межремонтный интервал можно обоснованно увеличить.

Можно ли определить неисправность только по искрению?

Нет. Искрение — важный симптом, но его причины могут быть разными: от щёток и коллектора до механики и изоляции. Искрение может быть следствием вибрации из-за дефекта подшипника, а может — результатом пробоя изоляции на корпус. Поэтому по одному только искрению диагноз не ставят — нужна комплексная диагностика.

Что важнее: электрическая или механическая диагностика?

Обе одинаково важны. Нередко электрически двигатель выглядит исправным — сопротивление изоляции в норме, обмотки целы, — но механический дефект уже ускоряет износ и ведёт к отказу. И наоборот: механика в порядке, а изоляция на грани пробоя. Полноценная диагностика всегда включает оба направления.

Зачем фиксировать результаты каждого этапа?

Чтобы видеть динамику, сравнивать ремонты, выявлять повторяющиеся причины отказов и повышать качество обслуживания. Когда по каждому двигателю есть история замеров, можно заметить, что сопротивление изоляции падает от ремонта к ремонту — и вовремя принять меры, а не ждать аварийного пробоя. Кроме того, протоколы — это защита ремонтного персонала: если двигатель вышел из строя после ремонта, можно поднять записи и понять, на каком этапе был пропущен дефект.

Вывод

Технология обслуживания тяговых двигателей — это всегда сочетание диагностики, очистки, измерений, механической проверки, сборки и контрольных испытаний. Если пропустить хотя бы один этап, риск скрытого дефекта резко возрастает. И ладно бы дело было только в деньгах — но скрытый дефект на линии может обернуться остановкой поезда, а это уже совсем другой уровень ответственности.

Оборудование ИРТранс полезно там, где важно не просто отремонтировать двигатель, а выстроить устойчивый и повторяемый процесс для депо: с понятной последовательностью операций, удобной оснасткой, контролем качества и сохранением ремонтной истории. Когда технология работает как часы, меньше случайностей, меньше возвратов после выпуска узла в работу и меньше нервов у мастеров.

Главный принцип здесь простой: чем раньше найден дефект, тем дешевле и безопаснее ремонт. А чем точнее организован технологический процесс, тем меньше сюрпризов после выхода локомотива на линию.

19 мая, 2026

Модернизация депо с использованием станков ИРТранс

Модернизация депо — это не про «поставить новое оборудование ради обновления». В нормальном проекте цель одна: сократить простои, повысить повторяемость ремонта, убрать ручные операции там, где они создают риск брака, и сделать участок понятным для персонала.

Станки и технологические комплексы ИРТранс в таких проектах обычно используют как основу для перестройки ремонтной логики: от разрозненных постов и «ручных договорённостей» — к выстроенному процессу с понятной последовательностью операций, контролем качества и предсказуемой загрузкой.

За годы выездов в депо разного масштаба — от малых ремонтных баз до крупных эксплуатационных — сложилась чёткая картина: эффект даёт не сам станок, а то, насколько грамотно он вписан в технологический поток. Ниже разберём, где модернизация действительно работает, какие участки обновлять в первую очередь, как оценить готовность депо к внедрению и какие ошибки чаще всего съедают бюджет.

Что значит модернизация депо на практике

Если упростить, модернизация депо — это не только замена старого оборудования. Обычно в проект входят сразу несколько слоёв:

технологический — новые стенды, станки, подъемные и диагностические решения;
планировочный — переразметка участков, изменение потоков движения тележек, колесных пар, узлов;
организационный — новые регламенты, маршруты ремонта, распределение ролей;
инфраструктурный — электроснабжение, воздух, фундамент, освещение, вентиляция, сеть;
кадровый — обучение мастеров и ремонтников работе на новой оснастке.

На практике чаще всего «западает» планировочный и организационный слои. Можно поставить отличный станок на колесно-роликовый участок, но если подвоз колесных пар остался прежним — с ручной перекаткой через полдепо и ожиданием кран-балки — общее время ремонта не сократится. Поэтому модернизация требует смотреть шире одного станка.

Станки ИРТранс особенно полезны там, где требуется устранить «узкие места»: ручная обработка, нестабильная точность, долгий цикл операций, зависимость от нескольких опытных работников. При правильной привязке к планировке они становятся не просто инструментом, а опорными точками нового техпроцесса.

Где оборудование ИРТранс даёт максимальный эффект

Не каждое депо нужно модернизировать одинаково. Наибольший эффект обычно получают участки, где есть высокая повторяемость операций и простой обходится дорого.

1. Колёсно-роликовый и колесно-моторный участки

Здесь важны точность, скорость и безопасность. Работа с колесными парами и моторно-осевыми блоками формирует до 40% времени простоя локомотива в ремонте. Станочное оборудование помогает:

сократить время на разборку и подготовку узлов — особенно на демонтаже буксовых подшипников и внутренних колец;
снизить влияние «человеческого фактора» — при запрессовке-распрессовке это критично, потому что перекос в сотые доли миллиметра даёт брак, который потом вылезает на обточке бандажей;
стабилизировать параметры обработки и контроля;
уменьшить число повторных переделок — в практике встречались участки, где до 15% операций по наплавке гребней возвращались на доработку из-за нестабильного позиционирования на старых стендах.

2. Тележечные и узловые участки

Если в депо много тяжелых перемещений и ручных подгонок, автоматизированная оснастка сильно разгружает персонал. Особенно это заметно при:

позиционировании узлов — когда вместо манипуляций с талями и ломами используется позиционер с фиксированными базами;
сборке и разборке типовых агрегатов — особенно рессорного подвешивания, тормозной рычажной передачи и сочленений рамы тележки;
диагностике перед ремонтом — стенды для контроля геометрии рамы тележки дают объективную картину до разборки, что помогает сразу определить объём работ;
контрольных операциях после сборки.

3. Участки ремонта и обслуживания локомотивов

Здесь выигрывает не только скорость, но и стандартизация процесса. Когда один и тот же узел обслуживается по разному в зависимости от смены, качество «гуляет». Знакомая ситуация: в ночную смену регулировки дизеля выполняются по-своему, в дневную — по другой методе, а мастер ОТК вынужден принимать то, что предъявили. Станки и стенды позволяют закрепить одинаковую последовательность работ. Например, стенд для проверки топливной аппаратуры с протоколированием параметров даёт не только повторяемость, но и историю испытаний по каждому насосу высокого давления — это ценно при разборе отказов на линии.

4. Подготовка к модернизации и ретрофиту

Если депо работает не только на ремонте, но и на дооснащении парка, особенно важны:

универсальность оборудования — когда один стенд закрывает несколько серий без замены оснастки;
адаптация под разные серии — от маневровых тепловозов до магистральных;
возможность работы с нестандартными случаями — например, с узлами после аварийных повреждений;
наличие документации и типовых схем — альбомы чертежей и карты эскизов под разные модификации экономят часы подготовки производства.

Какие задачи решает модернизация

Ниже — короткая таблица, которая помогает переводить «хотим обновиться» в понятные цели.

Проблема в депо	Что даёт модернизация	Какой эффект виден первым
Долгий ремонт из-за ручных операций	Механизация и станочное выполнение операций	Сокращение цикла ремонта
Разброс качества между сменами	Стандартизация оснастки и регламентов	Меньше переделок
Износ и дефицит кадров	Снижение доли тяжёлого ручного труда	Проще закрывать смены
Нестабильная точность	Контролируемые технологические режимы	Меньше брака
Узкие места на участке	Перестройка потока и логистики	Ритм работы становится ровнее

Важно понимать: каждая строка таблицы — это не изолированная задача. Например, механизация ручных операций почти всегда тянет за собой пересмотр планировки, а стандартизация регламентов требует обучения персонала. Проект, который решает только одну из этих проблем в отрыве от остальных, редко даёт ощутимый результат.

С чего начинается проект: не с покупки станка

Ошибка №1 — выбирать оборудование по каталогу без анализа участка.
Правильный старт — диагностика процесса. За годы внедрений я вынес простое правило: если вы не можете уверенно сказать, где именно на участке теряется время и почему, закупка оборудования ничего не исправит.

Шаг 1. Посмотрите, где теряется время

Сначала нужно понять:

какие операции занимают больше всего часов;
где чаще возникают переделки;
какие работы зависят от одного-двух специалистов — это особенно рискованно на операциях вроде вибродиагностики подшипников или настройки редукторов, где опытный работник ушёл в отпуск и весь участок встал;
где оборудование простаивает, а где, наоборот, перегружено;
какие узлы приходится перемещать вручную и с каким риском.

Полезно хотя бы на 1–2 недели собрать фактические данные по участку: время операции, число работников, простои, повторные замечания ОТК, причины задержек. Часто картина из «у нас всё нормально» превращается в «оказывается, на перекатку тележек уходит почти полсмены».

Шаг 2. Определите, что именно вы модернизируете

Проект может быть разным по масштабу:

точечная модернизация — один участок или одна операция;
локальная реконфигурация — несколько связанных постов;
комплексная модернизация депо — весь маршрут ремонта от входного контроля до выпуска.

Чем шире проект, тем важнее заранее описать поток работ. Иначе новое оборудование начнёт конфликтовать со старой логистикой. Классический случай: поставили мощный стенд для испытаний дизелей, но не учли, что в старое здание не вписать новую систему выхлопа. В результате шесть месяцев согласований и перепроектирования.

Шаг 3. Проверьте ограничения площадки

Перед закупкой обязательно оцените:

габариты участка;
несущую способность пола — особенно на участках, где планируется установка стендов с нагрузкой от тяжелых тележек;
высоту перекрытий — часто упускают из виду при выборе подъемных механизмов;
питание и резервирование — важно не только наличие мощности, но и стабильность напряжения для электронных систем управления;
сжатый воздух — расход, давление, осушка;
вентиляцию — особенно на участках испытаний дизелей и пропарки топливных систем;
доступ для доставки и монтажа — иногда станок не проходит в существующие ворота;
пути перемещения тяжёлых узлов.

На практике именно инфраструктурные ограничения чаще всего тормозят запуск, а не сам станок. Бывали проекты, где подготовка фундамента под виброустойчивый стенд занимала больше времени, чем изготовление самого оборудования.

Как выбрать станки и оснастку под задачи депо

Выбор оборудования лучше вести не по принципу «самое мощное», а по принципу «что закрывает узкое место без лишней сложности».

Основные критерии

Соответствие технологической операции
Оборудование должно закрывать конкретную операцию, а не создавать новую проблему в виде сложного обслуживания. Например, если на участке 80% времени занимает очистка и дефектовка колесных пар, покупка высокоточного измерительного комплекса не ускорит работу — нужен моечный стенд и пост магнитного контроля.
Совместимость с реальным парком
Важно, чтобы станок или стенд подходил под ваши серии локомотивов и узлов, а не только под красивую презентацию. Сверяйте реальные посадочные размеры, допуски, требования к оснастке. Не раз сталкивался с тем, что стенды, отлично работающие на магистральных тепловозах, не держат геометрию на маневровых из-за другой конструкции рамы тележки.
Повторяемость результата
Если операция критична по точности — например, обточка бандажей без выкатки колесных пар — лучше выбирать решение с понятной настройкой и контролем параметров. Важна не только точность станка, но и стабильность: чтобы на двадцатой итерации параметры не уплывали от вибраций или нагрева.
Удобство для персонала
Сложный станок, на котором боятся работать, быстро превращается в дорогую мебель. Органы управления должны быть понятны без переводчика, а интерфейс — на русском языке с интуитивно ясной логикой операций.
Наличие документации и регламентов
Без понятных инструкций любое новое оборудование начинает жить по устным инструкциям. Комплект документации должен включать не только паспорт станка, но и технологические карты, карты наладки на основные типы узлов, регламенты технического обслуживания и типовые неисправности с методами их устранения.
Сервисопригодность
Надо заранее понимать, где брать расходники, как выполнять обслуживание и кто отвечает за наладку. Идеально, если поставщик предлагает не просто гарантию, а сопровождение в первый год эксплуатации с периодическими выездами.

Типовой сценарий модернизации депо с использованием станков ИРТранс

Ниже — практический шаблон, который подходит для большинства проектов. Он проверен на реальных внедрениях и может корректироваться под конкретное депо.

Этап 1. Обследование и аудит

Собираются данные по:

номенклатуре ремонтов — какие серии локомотивов обслуживаются и по каким видам ремонта;
частоте операций — сколько раз в месяц выполняется та или иная технологическая операция;
простою оборудования — как запланированному, так и внеплановому;
маршрутам перемещения узлов — с фиксацией расстояний, времени и используемых грузоподъемных средств;
доступному персоналу — с учётом квалификации и сменности;
текущим проблемам качества — по данным ОТК и повторяющимся замечаниям.

Аудит должен заканчиваться не просто отчётом, а картой проблем с приоритетами: что тормозит больше всего и почему.

Этап 2. Проектирование участка

На этом этапе определяют:

состав оборудования — марки и модели с привязкой к операциям;
места установки — с учётом зон обслуживания и потоков;
схему движения деталей — от подачи в ремонт до выхода на сборку;
точки контроля — где и какие параметры проверяются;
потребность в инженерных сетях — с конкретными цифрами по нагрузкам;
порядок ввода в эксплуатацию — этапность, чтобы не остановить текущий ремонт.

Важный нюанс: проект планировки должен учитывать не только текущую номенклатуру, но и перспективу на 3-5 лет. Если через два года ожидается поступление новой серии локомотивов, лучше сразу закладывать гибкость планировки.

Этап 3. Подготовка помещения

Обычно сюда входят:

фундаментные и монтажные работы — особенно под оборудование с высокими требованиями к виброустойчивости;
электрика — с прокладкой силовых линий и заземлением;
воздух — магистрали, осушители, точки подключения;
освещение — с нормируемой освещённостью на рабочих зонах;
разметка — проходы, зоны складирования, границы постов;
грузоподъёмные решения — если меняется поток, возможно, потребуется перенос кран-балки или установка консольного крана;
меры по безопасности — ограждения, сигнальная разметка, аварийные выключатели.

Этап 4. Монтаж и наладка

Важно не просто поставить станок, а проверить:

геометрию — особенно на стендах с прецизионной механикой;
соосность — для станков с вращающимися узлами;
калибровку — по эталонным деталям или образцам;
работу на реальной детали — не на тестовом образце, а на том, что приходит в ремонт;
удобство обслуживания — доступ к фильтрам, точкам смазки, местам регулировки;
устойчивость процесса при нескольких сменах — замеры параметров утром, днём и ночью.

Этап 5. Обучение персонала

Даже хорошее оборудование не даёт эффекта без обучения. Минимум нужно:

обучить операторов — с отработкой на реальных узлах и сдачей зачёта;
обучить мастеров смен — чтобы они понимали не только как работать, но и как контролировать процесс;
выдать краткие инструкции — не многотомные руководства, а ламинированные карты типовых операций, которые всегда под рукой;
закрепить регламент ТО — что, когда и кто обслуживает;
провести пробный цикл — с участием поставщика и технологов депо.

Этап 6. Контроль результата

После запуска смотрят:

время цикла до и после — по каждой операции;
число повторных операций — по журналу ОТК;
загрузку персонала — с учётом перераспределения операций;
стабильность качества — разброс параметров от замеров к замеру;
аварийность и простои — по новому оборудованию и по участку в целом;
фактическую экономику проекта — затраты на обслуживание, расходники, энергопотребление в сравнении с планом.

Какие показатели стоит считать до и после модернизации

Чтобы проект не остался «ощущением улучшения», нужны измеримые метрики. Без цифр обсуждение результатов превращается в спор между оптимистами и скептиками.

Показатель	Что показывает	Почему важен
Время ремонта узла	Скорость прохождения операции	Видно сокращение цикла
Количество переделок	Качество и стабильность процесса	Позволяет оценить эффект по браку
Загрузка персонала	Баланс трудозатрат	Показывает, где сняли ручной труд
Простои оборудования	Эффективность участка	Помогает выявить новые узкие места
Нагрузка на смежные посты	Связь между участками	Иногда модернизация одного звена перегружает другое
Расходы на обслуживание	Общая стоимость владения	Важна для реальной окупаемости

Частые ошибки при модернизации депо

1. Покупка оборудования без карты процесса

Если не описать маршрут детали и точки контроля, новый станок может ускорить одну операцию и затормозить весь участок. Например, ускорили разборку тележек в два раза, а пост дефектоскопии остался прежним — в результате склад неразобранных узлов растёт, а общий цикл не сокращается.

2. Игнорирование инфраструктуры

Даже отличный станок не запустится нормально, если не готовы пол, питание, воздух и логистика. В одном проекте станок для обточки колесных пар простоял три месяца из-за того, что вовремя не подвели сжатый воздух нужного давления с осушкой, достаточной для работы измерительной системы.

3. Отсутствие обучения

Персонал начинает работать «по привычке», а не по новой технологии. В итоге качество почти не меняется. Знакомая история: поставили стенд с программным управлением, а оператор продолжает использовать его в ручном режиме, потому что «так проще» и «некогда разбираться с программой».

4. Попытка модернизировать всё сразу

Лучше начать с одного узкого места и получить измеримый эффект, чем растянуть бюджет и сроки на весь депо сразу. Комплексный подход хорош в планировании, но реализация должна быть поэтапной.

5. Недооценка документации

Если нет актуальных инструкций, схем и регламентов, любое оборудование быстро обрастает импровизацией. Через полгода после запуска уже никто не помнит заводских настроек — всё подкручено «под руку» конкретного оператора.

6. Выбор без запаса по будущей нагрузке

Если депо растёт или меняется номенклатура ремонта, оборудование должно иметь запас по гибкости. Лучше взять станок с чуть большим диапазоном регулировок или модульной конструкцией, чем через два года обнаружить, что новая серия локомотивов не проходит по габаритам оснастки.

Как понять, что проект действительно удался

Хорошая модернизация видна не по красивому оборудованию, а по работе смены. Никакие презентации и фотографии не заменят простого наблюдения за реальным рабочим днём.

Признаки, что проект сработал:

работники меньше «таскают» узлы вручную — перемещения механизированы, операции с тяжёлым физическим трудом сокращены;
цикл ремонта стал предсказуемым — мастер может с уверенностью сказать, во сколько узел уйдёт на сборку;
меньше спорных ситуаций между сменами — нет «это не мы, это ночная смена не дотянула»;
проще обучать новых сотрудников — есть инструкции, регламенты и чёткая последовательность работ, не требующая многолетнего опыта;
ОТК фиксирует меньше возвратов — стабильность параметров подтверждена протоколами;
участок работает ровнее по загрузке — исчезли авралы и длительные простои.

Если же после внедрения выросла только стоимость обслуживания и количество согласований, а выпуск не ускорился — значит, проект собран неправильно. Чаще всего это означает, что была проведена замена оборудования без пересмотра организации работ.

Практический чек-лист перед запуском

Проверить до закупки

Описаны узкие места участка — с цифрами, а не со слов начальника цеха;
Есть карта технологического потока — от входного контроля до выпуска;
Понятны серии локомотивов и типы узлов — с конкретными размерами и допусками;
Проверены габариты помещения — с учётом зон обслуживания и проходов;
Рассчитаны электрика, воздух и вентиляция — с запасом не менее 20%;
Определён ответственный за ввод в эксплуатацию — конкретный человек, а не «служба главного инженера»;
Подготовлен план обучения персонала — с датами и списком обучаемых;
Есть регламент обслуживания оборудования — понятный и выполнимый в условиях депо.

Проверить перед пуском

Завершены монтаж и выверка — геометрия подтверждена;
Проведены пробные операции — на реальных узлах, а не на эталонных образцах;
Проверена безопасность — все ограждения, блокировки, аварийные кнопки работают;
Персонал умеет работать по инструкции — желательно с зачётом или как минимум с контрольным наблюдением;
Есть запас расходников и критичных комплектующих — на первые три месяца работы;
Согласован порядок контроля качества — как и кто принимает работу после модернизации.

Когда модернизацию лучше делать поэтапно

Поэтапный подход особенно полезен, если:

депо работает без большого запаса по площади — нет возможности единовременно освободить участок под перепланировку;
парк разнотипный — оборудование нужно адаптировать под разные серии, и лучше делать это последовательно;
персонал не готов к резкой смене технологии — поэтапное внедрение позволяет привыкать постепенно;
бюджет ограничен — можно направить средства на самый критичный участок и получить эффект, который оправдает дальнейшие инвестиции;
есть сомнения, какой участок даёт наибольший эффект — после первого этапа появится ясность с цифрами, а не с предположениями.

Обычно разумно идти так:

сначала самый проблемный участок — где потери времени максимальны;
затем связанный с ним пост — который либо питает проблемный участок узлами, либо принимает продукцию;
потом узлы, которые поддерживают новый поток — например, участок ремонта подшипников, если колёсно-роликовый участок начинает работать быстрее;
после этого — расширение на соседние зоны.

Так проще управлять рисками и считать экономику. Каждый этап даёт конкретные цифры, которые можно показать руководству и использовать для обоснования следующего шага.

Вывод

Модернизация депо с использованием станков ИРТранс — это не просто обновление парка оборудования, а переход к более управляемому ремонту. Главный выигрыш появляется там, где раньше были ручной труд, нестабильная точность, узкие места и зависимость от отдельных специалистов.

Чтобы проект дал результат, важно начинать не с покупки станка, а с анализа процесса: где теряется время, какие операции повторяются, какие узлы создают риск и что мешает выстроить поток работ. Тогда оборудование становится не разовой тратой, а частью понятной ремонтной системы, в которой каждая операция предсказуема, контролируема и повторяема независимо от смены.

FAQ

Что модернизировать в депо в первую очередь?

В первую очередь — участок, где больше всего потерь времени, переделок и ручного труда. Обычно это узловые или колесно-роликовые операции. Но точный ответ даст только диагностика: иногда самым узким местом оказывается не сам ремонт, а логистика подвоза узлов.

Можно ли модернизировать депо поэтапно?

Да, и во многих случаях это лучший вариант. Он позволяет проверить эффект на одном участке и не перегружать бюджет. Главное — чтобы каждый этап был увязан с общей концепцией развития депо.

Что важнее: сам станок или подготовка площадки?

На практике подготовка площадки часто важнее. Без правильной инфраструктуры даже хорошее оборудование не даст нужного результата. Были случаи, когда затраты на подготовку фундамента и подвод сетей превышали стоимость станка, но без этого оборудование просто не вставало на место.

Как понять, что оборудование подходит под парк локомотивов?

Нужно сверять не только общие характеристики, но и конкретные типы узлов, размеры, допуски, технологию применения и требования к обслуживанию. Лучше всего — провести пробную обработку реального узла перед закупкой, если поставщик предоставляет такую возможность.

Почему после покупки нового оборудования иногда не растёт производительность?

Обычно причина в том, что не изменили сам процесс: не обучили персонал, не пересобрали маршрут ремонта или не убрали соседние узкие места. Оборудование — это инструмент, и оно работает только в рамках правильно выстроенного техпроцесса.

18 мая, 2026

Обзор оборудования для ремонта колесных пар

Когда заходишь в колесный цех и видишь, как мастер с напарником вручную кантуют ось перед дефектоскопией, сразу понимаешь: здесь экономят не на деньгах, а на безопасности. Колесная пара — узел, который не прощает небрежности. Нагрузки на гребень при прохождении кривых, ударные воздействия на стыках, термические циклы при торможении — всё это накапливается в металле годами. И если ремонтное оборудование подобрано «по остаточному принципу», последствия неизбежны: либо скрытый дефект уйдёт на линию, либо пара встанет на внеплановую ревизию через месяц после выпуска.

За два десятка лет работы с деповским оборудованием я вывел простое правило: оснастка участка должна повторять технологический маршрут колесной пары. Не наоборот. Ниже — разбор основных групп оборудования без каталогов и рекламных буклетов. Только то, что реально работает в цехах, и то, на чём чаще всего спотыкаются при закупке.

Что включает ремонт колесной пары

Если посмотреть в альбом чертежей или типовой техпроцесс, ремонт колесной пары — это жёсткая последовательность операций, где каждая предыдущая определяет качество следующей. Пропустили нормальную очистку — дефектоскопист не увидит усталостную трещину на шейке оси. Сэкономили на измерении посадочных мест — прессовая посадка пойдёт с перекосом, и через полгода колесо ослабнет.

Стандартный маршрут выглядит так:

приёмка и входная дефектация с фиксацией состояния в журнале;
очистка и мойка — удаление смазки, окалины, дорожной грязи;
разборка узлов — демонтаж колёс, букс, подшипниковых узлов;
контроль размеров и геометрии — диаметры, овальность, конусность, биение;
неразрушающий контроль — ультразвук, магнитный порошок, вихревые токи;
замена или восстановление изношенных элементов — наплавка гребней, восстановление шеек;
напрессовка и запрессовка с контролем диаграммы усилия;
балансировка, проточка профиля, проверка посадок;
сборка и финальный контроль с оформлением паспорта колесной пары.

Отсюда и логика оснащения: оборудование подбирают не «одной машиной на всё», а комплектом под технологический маршрут. Если выпадает хотя бы одна позиция — цепочка рвётся, и на выходе получается лотерея.

Какие задачи оборудование решает в первую очередь

Когда мы проектировали оснастку для депо, то всегда держали в голове четыре критерия, которые заказчик формулирует редко, но чувствует остро:

Безопасность — исключить скрытые дефекты и ошибки сборки. Трещина в подступичной части оси, не выявленная на дефектоскопии, — это не брак, это предпосылка к сходу. Оборудование должно гарантировать выявляемость дефектов, а не просто «проводить процедуру».
Точность — выдержать посадки, соосность и геометрию. Допуск на натяг при запрессовке колеса на ось составляет десятые доли миллиметра. Если пресс не контролирует усилие по перемещению, вы этого допуска не увидите.
Производительность — сократить время простоя колесной пары. Каждый час, который пара проводит в ремонте, — это час, который локомотив не работает на линии. Узкое место на мойке или на прессе мгновенно создаёт затор на всём участке.
Повторяемость — чтобы результат не зависел от конкретной смены и «ручного навыка». Когда опытный мастер уходит на пенсию, его приёмы не должны уходить вместе с ним. Оборудование обязано выдавать стабильный результат при соблюдении процедуры.

Основные группы оборудования для ремонта колесных пар

Дальше пройдём по группам последовательно — от въезда колесной пары на участок до её выхода под локомотив. В каждой группе есть нюансы, которые на этапе закупки часто упускают, а вспоминают уже при первом ремонте.

1. Установки для мойки и очистки

Мойка — это не просто «помыть». Это подготовка поверхности к контролю. Если на шейке оси осталась застарелая смазка вперемешку с абразивом, магнитопорошковый дефектоскоп покажет ложные индикации, а ультразвук начнёт «звенеть» на границе грязи. В результате дефектоскопист либо пропустит реальный дефект, либо забракует годную деталь.

Что реально применяется в депо:

моечные камеры тупикового или проходного типа с системой рециркуляции моющего раствора;
установки струйной мойки высокого давления для удаления плотных отложений;
аппараты для локальной очистки — когда нужно промыть только буксовые шейки или резьбовые соединения;
дробеструйные и пескоструйные камеры для подготовки под неразрушающий контроль — сбивают окалину и старую краску до чистого металла.

На что обращать внимание при выборе:

тип загрязнений — масляные, абразивные, смешанные. Под каждую группу нужен свой моющий состав и свой режим;
габариты колесной пары — особенно если в депо заходят локомотивные пары с большим диаметром колеса;
удобство обслуживания — насколько легко чистить форсунки, менять фильтры, сливать шлам;
наличие систем фильтрации и удаления шлама — без них моющий раствор быстро превращается в абразивную суспензию, которая сажает поверхность;
стойкость элементов к абразиву и маслам — уплотнения, насосы, трубопроводы должны держать агрессивную среду годами.

Практика показывает: если колесные пары приходят в тяжёлом состоянии после длительной эксплуатации на замасленных участках пути, экономить на мойке нельзя. Плохая очистка потом «отзывается» браком на дефектации и перерасходом расходников на неразрушающем контроле.

2. Подъемно-транспортное оборудование

Колесная пара — это не просто «тяжёлый узел». Это узел с точными посадочными поверхностями, которые легко повредить неаккуратным перемещением. Одно неловкое касание стропой о шейку оси — и появляется задир, который потом придётся выводить шлифовкой. А если задир глубокий — ось под замену.

Минимальный набор для безопасной логистики внутри цеха:

траверсы с мягкими захватами под шейки или под ступицы колёс;
кран-балки грузоподъёмностью с запасом под максимальный вес пары;
специальные тележки для горизонтального перемещения по рельсовому пути участка;
кантователи — для поворота пары при осмотре и контроле;
подставки и опоры с ложементами, исключающими точечный контакт металла по металлу;
приспособления для безопасной фиксации при транспортировке.

Почему это критично: ошибка при перемещении — это не только риск травмы для персонала. Это повреждение поверхности катания, шеек, резьбовых соединений, посадочных мест под подшипники. Каждое такое повреждение — дополнительная операция по восстановлению, а это время и деньги.

3. Оборудование для разборки и сборки колесных пар

Это сердце участка. Именно на операциях разборки-сборки закладывается ресурс колесной пары после ремонта. Если прессовая посадка выполнена с отклонением по натягу или с перекосом, никакая последующая проточка это не исправит — колесо начнёт ослабевать при эксплуатационных нагрузках.

Прессовое оборудование

Гидравлические прессы для колесных пар — это не универсальный цеховой пресс, который давит «на глазок». Это специализированная установка, заточенная под конкретную операцию.

Основные задачи прессового оборудования:

выпрессовка и напрессовка колёс на ось с контролем диаграммы «усилие — перемещение»;
демонтаж подшипников и элементов посадки без повреждения базовых поверхностей;
сборка узла после восстановления с точным соблюдением натягов.

Ключевые параметры, которые нельзя игнорировать:

усилие пресса — должно перекрывать максимальное расчётное усилие запрессовки с коэффициентом запаса не менее 1,5;
точность задания хода — особенно важна при напрессовке до упора в бурт;
контроль давления и усилия в реальном времени с выводом графика;
наличие измерительных систем — датчики перемещения, тензометрические датчики усилия;
стабильность базирования — соосность штока пресса и оси колесной пары должна выдерживаться жёстко.

Для депо особенно критично, чтобы пресс не «прощал» перекосы. Если базирование слабое, а направляющие изношены, можно получить повреждение посадочной поверхности или скрытую деформацию ступицы. Внешне всё будет выглядеть нормально, но через несколько месяцев эксплуатации натяг ослабнет.

Станки и комплексы для распрессовки/запрессовки

В современных решениях операции часто объединены в автоматизированный цикл: оператор задаёт параметры — натяг, скорость, конечное положение, — а система сама контролирует усилие, перемещение и последовательность действий. Плюс такого подхода — резкое снижение влияния человеческого фактора. Минус — требования к квалификации персонала не исчезают, а смещаются: теперь нужно уметь работать с программой, интерпретировать диаграммы и вовремя замечать отклонения от типового графика.

Хороший пример — когда комплекс при запрессовке автоматически сравнивает текущую диаграмму с эталонной и предупреждает оператора, если кривая пошла не по типовому профилю. Это позволяет остановить операцию до того, как деталь будет повреждена.

4. Оборудование для измерения и контроля

Без точного контроля ремонт колесной пары превращается в угадывание. Причём «угадывание» здесь — не фигура речи. Когда мастер на ощупь проверяет биение или меряет диаметр кронциркулем с ценой деления 0,1 мм, он не контролирует параметр — он оценивает его. А для колесной пары разница между «вроде нормально» и «точно в допуске» — это разница между плановым пробегом до следующего ремонта и внезапной отцепкой.

Обязательный набор средств измерения:

измерительные стенды с базированием по центрам или по шейкам;
приборы контроля диаметра, овальности, биения — механические или электронные;
шаблоны и калибры для профиля гребня и поверхности катания;
средства проверки посадочных мест — нутромеры, микрометрические скобы;
системы контроля геометрии с записью результатов в базу.

Что обычно проверяют

Ниже — сводка основных контролируемых параметров и последствий их отклонения. Таблица не академическая, а составлена по реальным случаям из деповской практики.

Параметр	Зачем проверяется	Что будет при отклонении
Диаметр колеса	Соответствие допускам по альбомному чертежу	Неверная посадка, ускоренный износ гребня, брак при обточке
Биение	Геометрическая точность поверхности катания	Вибрация на скорости, ударные нагрузки на буксовый узел
Соосность	Корректная работа пары в колее	Неравномерный износ гребней, подрез, перекос в раме тележки
Посадочные размеры	Надёжность прессовых соединений	Ослабление посадки, проворот колеса на оси
Состояние поверхности	Выявление дефектов после обработки	Пропуск трещин и задиров, развитие усталостных повреждений

Отдельно отмечу: универсальный измерительный инструмент общего назначения здесь не годится. Нужны специализированные приборы, аттестованные именно под колесные пары конкретных серий. Штангенциркуль ШЦ-III хорош для общего контроля, но биение на нём вы не снимете.

5. Оборудование для неразрушающего контроля

Неразрушающий контроль — это не опция и не «дополнительная услуга». Это обязательный этап, прописанный в отраслевых нормах и инструкциях по эксплуатации. Если предприятие работает по полной технологии, а не «по видимости», дефектоскопия встроена в маршрут жёстко: после мойки, до механической обработки, и повторно — после неё.

Основные методы, которые реально применяются на участках:

ультразвуковая дефектоскопия — для поиска внутренних дефектов в осях, ступицах, бандажах;
магнитопорошковый контроль — для выявления поверхностных и подповерхностных трещин на шейках, галтелях, посадочных местах;
вихретоковый контроль — для проверки резьбовых соединений и зон со сложной геометрией;
капиллярный контроль — когда нужно проверить локальный участок, недоступный для магнитного метода.

Практический смысл: неразрушающий контроль помогает обнаружить трещины, расслоения, скрытые повреждения до того, как деталь уйдёт в эксплуатацию. Причём «скрытые» — значит невидимые глазом даже при хорошем освещении. Усталостная трещина на ранней стадии имеет раскрытие в сотые доли миллиметра — без дефектоскопа вы её не найдёте, а через десять тысяч километров пробега она разовьётся в излом.

6. Станки для механической обработки

После дефектации и восстановления часто нужна точная обработка: обточка профиля поверхности катания, восстановление гребня, обработка посадочных мест. И здесь универсальный токарный станок общего назначения — не лучший выбор. Колесная пара требует специализированного колесотокарного станка с соответствующими базами и жёсткостью.

Типовой набор оборудования для мехобработки:

токарные станки для колесных пар — с базированием по центрам или по шейкам;
обдирочные и чистовые станки — для снятия наклёпа и чистового выведения профиля;
оборудование для проточки гребней без демонтажа колесной пары с локомотива — для линейных депо;
установки для восстановления профиля поверхности катания по эталонному шаблону.

На что обращать внимание в первую очередь:

жёсткость станка — станина должна гасить вибрации, а не резонировать на тяжёлых проходах;
точность позиционирования — особенно при обработке гребня, где допуски минимальны;
виброустойчивость — напрямую влияет на чистоту обработанной поверхности;
возможность работы с конкретными типами колесных пар — по диаметру, посадочным базам, массе;
удобство переналадки — если в депо идёт несколько серий локомотивов, перенастройка не должна занимать полсмены.

7. Балансировочное оборудование

Если ремонт включает операции, влияющие на распределение массы — а это практически любая мехобработка со снятием металла, — может потребоваться балансировка. Особенно это актуально для участков, где важны высокая скорость движения, стабильность хода и снижение вибраций, передающихся на буксовые узлы и раму тележки.

Когда балансировка критична:

после серьёзной механической обработки со съёмом значительного объёма металла;
при восстановлении геометрии, когда профиль выводится неравномерно по окружности;
после замены элементов, влияющих на распределение массы — например, после наплавки гребня с последующей обточкой.

Дисбаланс колесной пары на скорости 100 км/ч создаёт знакопеременные нагрузки, которые постепенно разбивают посадочные места подшипников и увеличивают износ гребней. Балансировка этот фактор убирает.

8. Системы нагрева и охлаждения

Для посадочных операций и восстановления посадок часто применяются тепловые методы. Вместо того чтобы загонять колесо на ось с чудовищным усилием, его нагревают — и оно садится ровно, без задиров и наклёпа. После остывания натяг получается стабильным и равномерным по всей посадочной длине.

Типовые решения:

индукционные нагреватели — быстро, локально, с точным контролем температуры;
термоустановки конвекционного типа — для равномерного прогрева крупных деталей;
системы контролируемого охлаждения — когда нужно управлять скоростью усадки;
комплексы для тепловой посадки — объединяют нагрев, позиционирование и контроль температуры в одном цикле.

Это позволяет выполнять сборку аккуратно, без ударных нагрузок и лишнего механического воздействия на посадочные поверхности. Ресурс соединения при тепловом методе, как правило, выше, чем при чисто силовой запрессовке.

Как выбрать оборудование под задачи депо

Единый универсальный комплект для всех депо — миф. За двадцать лет я не видел двух одинаковых участков: у каждого свой объём, своя серия локомотивов, своя планировка цеха и свой уровень подготовки персонала. Правильный подбор зависит от трёх вещей: объём работ, тип подвижного состава и уровень ремонта, на который рассчитывает предприятие.

1. По масштабу работ

Небольшой ремонтный участок

Если объём — несколько десятков пар в год, нет смысла городить автоматизированную линию. Подойдёт базовый комплект:

моечная установка — возможно, передвижная или малогабаритная;
подъемно-транспортные средства — кран-балка и траверса;
измерительный инструмент — аттестованный, специализированный;
дефектоскопия — переносной ультразвуковой дефектоскоп и магнитопорошковый комплект;
простые прессовые операции — гидравлический пресс с контролем усилия.

Среднее депо

При объёмах в несколько сотен пар в год уже нужна стабильность и скорость. Обычно требуются:

автоматизированная мойка с системой фильтрации;
полноценный прессовый комплекс с записью диаграмм;
токарная обработка — колесотокарный станок с ЧПУ или хотя бы с цифровой индикацией;
расширенный контроль геометрии — измерительный стенд, а не ручной инструмент;
интеграция с системой учёта — чтобы результаты контроля автоматически попадали в паспорт колесной пары.

Крупный ремонтный центр

Когда счёт идёт на тысячи пар, оправданы серьёзные вложения:

поточные линии с конвейерным перемещением;
автоматизированные стенды с программным управлением;
цифровая фиксация параметров на каждом этапе;
комплексы с архивированием результатов и привязкой к номеру колесной пары;
интеграция с диагностикой и ремонтной документацией — единая база данных по всему парку.

2. По типу подвижного состава

Для локомотивов, вагонов, моторвагонного подвижного состава требования будут отличаться принципиально. Локомотивная колесная пара весит больше, имеет другие посадочные диаметры, другую геометрию гребня. Если поставить на неё оборудование, рассчитанное на вагонные пары, вы либо не войдёте по габаритам, либо не обеспечите нужное усилие запрессовки.

Различия касаются:

размеров — диаметр колеса, длина оси, вылет шеек;
веса — влияет на грузоподъёмность транспортировочных средств;
посадочных параметров — натяги, конусность, шероховатость;
набора контролируемых дефектов — для локомотивных осей перечень шире;
технологических режимов обработки — скорости резания, подачи, глубина.

Поэтому перед закупкой важно сверять не только каталог оборудования, но и ремонтные регламенты конкретных серий. Альбом чертежей и инструкция по эксплуатации — вот два документа, которые должны лежать на столе перед тем, как открывать коммерческое предложение.

3. По уровню автоматизации

Есть три типовых подхода, и каждый имеет свою нишу:

ручной — дешевле на старте, но критически зависим от квалификации и добросовестности персонала. Если опытный мастер уходит, качество падает;
полуавтоматический — хороший баланс для многих депо. Оператор задаёт режим, система контролирует параметры и предупреждает об отклонениях;
автоматизированный — дороже при закупке, но обеспечивает стабильность, учёт и повторяемость независимо от того, кто стоит у пульта.

Если у предприятия слабый кадровый резерв и текучка среди ремонтного персонала, автоматизация часто окупается быстрее, чем кажется на этапе закупки. Один случай пропущенного дефекта по вине уставшего оператора может стоить дороже, чем разница в цене между ручным и автоматизированным стендом.

Типовые ошибки при оснащении участка

За годы выездов в депо накопилась целая коллекция ситуаций, когда оборудование куплено, смонтировано, а участок не работает. Либо работает, но выдаёт брак. Разберу самые частые.

Ошибка 1. Покупают пресс без проверки базирования

Пресс с большим усилием сам по себе не решает задачу. Если колесная пара фиксируется ненадёжно, а соосность штока и оси не выверена, риск получить перекос и брак очень высок. Причём брак этот не всегда виден сразу — микротрещины в ступице или наклёп на посадочной поверхности проявятся позже, в эксплуатации. Перед покупкой пресса обязательно проверяйте жёсткость станины, состояние направляющих и систему базирования колесной пары.

Ошибка 2. Экономят на контроле

Классика: участок сначала закупает «железо для ремонта» — пресс, станок, мойку, — а контроль оставляет «на потом». В итоге растёт число спорных случаев, повторных проверок и возвратов. А когда контроль всё-таки докупают, выясняется, что он не стыкуется с уже установленным оборудованием по интерфейсам и базам. Контроль нужно закладывать сразу и в единой логике с остальным оснащением.

Ошибка 3. Берут универсальное оборудование без учёта серии

То, что подходит для одного типа колесных пар, может быть неудобно или вообще неприменимо для другого. Особенно это заметно по размерам, нагрузкам и требованиям к точности. Универсальный пресс «на все случаи» обычно означает компромисс по каждому из параметров. Лучше иметь специализированное решение под конкретную номенклатуру, чем универсальное, которое не дотягивает по точности.

Ошибка 4. Не думают о логистике внутри цеха

Даже хорошее оборудование не спасёт, если между мойкой, дефектацией, прессом и станком приходится тащить колесную пару неудобными маршрутами, с перецепкой и разворотами. Планировка участка должна повторять технологический маршрут: въезд — мойка — контроль — разборка — обработка — сборка — финальный контроль — выезд. Если последовательность нарушена, время цикла растёт, а персонал устаёт и ошибается.

Ошибка 5. Не закладывают обслуживание самого оборудования

Любой пресс, станок или дефектоскоп требует систематического обслуживания. Если этого не делать, снижается не только ресурс установки, но и качество ремонта. Что входит в обязательный минимум:

калибровка измерительных систем и датчиков усилия;
регламентное обслуживание гидравлики, направляющих, подшипниковых узлов;
замена расходников — фильтров, масел, уплотнений;
проверка точности базирования и геометрии;
обучение персонала — не разовое, а регулярное, с аттестацией.

Если бюджет на обслуживание не заложен при закупке, через пару лет оборудование начнёт «плыть» по параметрам, и вы вернётесь к ситуации ручного контроля, только на дорогом железе.

Мини-чек-лист перед закупкой

Перед тем как открывать коммерческие предложения, пройдитесь по этим вопросам. Если хотя бы на половину нет ясного ответа — закупку лучше отложить и сначала разобраться с технологией.

Какие типы колесных пар мы ремонтируем? Перечислить конкретные серии локомотивов или вагонов.
Какой годовой объём работ? Фактический, а не плановый.
Какие операции делаем внутри, а какие отдаём на сторону? Где граница нашего участка?
Есть ли у нас подготовленный персонал? Если нет — кто будет обучать и за какой срок?
Достаточно ли места и грузоподъёмности в цехе? Проверить по планировке, а не по памяти.
Как будем фиксировать результаты контроля? Журнал, электронная база, интеграция с АСУ?
Какие регламенты и допуски должны соблюдаться? Поднять альбомы, инструкции, отраслевые стандарты.
Что будет, если одна операция станет узким местом всей линии? Где резерв по производительности?

Практический вывод: какой комплект считать базовым

Для большинства депо и ремонтных участков минимально разумный комплект выглядит так. Это не «эконом-вариант», а технологическое ядро, без которого ремонт превращается в имитацию:

оборудование для мойки и очистки — стационарная камера или установка высокого давления;
подъемно-транспортные средства — кран-балка, траверса, тележки, кантователь;
прессовое оборудование для разборки/сборки — с контролем усилия и записью диаграммы;
измерительный контроль — стенд или комплект аттестованных приборов под конкретные серии;
неразрушающий контроль — ультразвуковой дефектоскоп и магнитопорошковый комплект как минимум;
станок или комплекс для механической обработки — колесотокарный, с жёсткой станиной;
тепловое оборудование для посадочных операций — индукционный нагреватель или термоустановка.

Всё остальное — автоматизация, поточные линии, цифровые архивы — это уже надстройка под объёмы, специфику и уровень ремонта. Но надстройка имеет смысл только тогда, когда ядро работает стабильно.

FAQ

Какое оборудование обязательно нужно для ремонта колесных пар?

Минимально необходимы мойка, подъемно-транспортные средства, прессовое оборудование, измерительный контроль и дефектоскопия. Без этого полноценный ремонт трудно считать качественным — вы либо пропустите дефект, либо не обеспечите требуемых посадок, либо повредите поверхности при перемещении. Это не теоретический минимум, а практический: уберите один элемент — и цепочка рассыпается.

Что важнее при выборе — цена или точность?

Для колесных пар точность и повторяемость важнее. Дешёвое оборудование быстро превращается в источник брака и простоев. Экономия в 20–30% на этапе закупки может обернуться кратным ростом затрат на переделку брака, внеплановые ремонты и рекламации от эксплуатации. Если бюджет ограничен, лучше взять меньше позиций, но качественных, чем закрыть весь список ширпотребом.

Можно ли обойтись без автоматизации?

Можно, если объёмы небольшие и персонал стабильный. Но при постоянной загрузке и текучке кадров автоматизация помогает сократить ошибки, ускорить цикл и упростить контроль. Полуавтоматический режим — хороший компромисс: оператор принимает решения, а система следит за параметрами и не даёт выйти за допуск.

Нужен ли отдельный станок для колесных пар?

Если на участке есть механическая обработка и восстановление геометрии — да, нужен. Универсальные токарные станки общего назначения не всегда обеспечивают нужную точность базирования и жёсткость при обработке тяжёлых колесных пар. Специализированный колесотокарный станок окупается снижением брака и возможностью обрабатывать пару без демонтажа с локомотива.

Почему дефектоскопия обязательна?

Потому что часть опасных дефектов не видна глазами. Усталостные трещины, расслоения, внутренние дефекты в осях — всё это развивается исподволь и без приборного контроля не выявляется. Если их пропустить, колесная пара может выйти в эксплуатацию со скрытым повреждением, которое проявится в самый неподходящий момент. Дефектоскопия — это не прихоть контролёра, а требование безопасности, зафиксированное в отраслевых нормах.

Заключение

Оборудование для ремонта колесных пар нужно выбирать не по принципу «что есть в продаже», а по технологической задаче. Главный ориентир — полный ремонтный цикл: очистка, контроль, разборка, обработка, сборка и повторная проверка. Чем точнее участок выстроен под реальные регламенты и тип подвижного состава, тем меньше будет возвратов, ручных доработок и простоев.

Если нужна надёжная ремонтная база, начинайте с ядра: пресс с контролем усилия, аттестованный измерительный инструмент, дефектоскопия по всем обязательным методам, безопасная транспортировка и качественная мойка. Именно эти элементы определяют, будет ли участок работать стабильно или останется набором разрозненных машин, каждая из которых вроде бы что-то делает, а в сумме получается брак. Остальное — автоматизация, цифровые архивы, поточные линии — наращивается постепенно, когда ядро уже отлажено и персонал обучен.

18 мая, 2026
